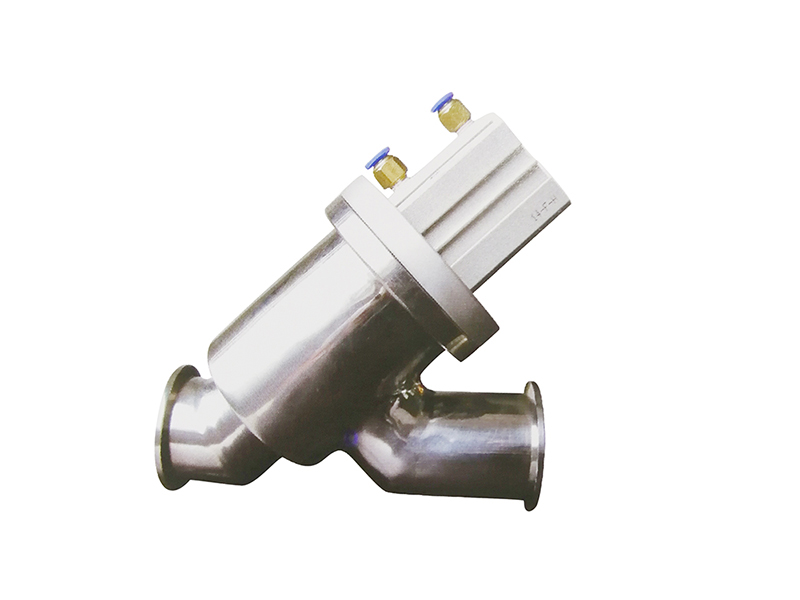

YGDQ氣動高真空擋板閥是用壓縮空氣為動力，通過電磁換向閥改變氣路方向，推動氣缸活塞上下運動，帶動閥桿上下運動，使閥板開啟或關閉，從而達到在真空系統中接通或切斷氣流的目的。
適用的工作介質為空氣及非腐蝕性氣體。
| 適用范圍(Pa) | 10-5～1.3×10-5 |
| 閥門漏率(Pa.L/S) | ≤1.3×10-5 |
| 介質溫度（℃） | -30～+150（密封材料為氟橡膠） |
| 氣源壓力（MPa） | 0.4～0.8 |
| 法蘭標準 | GB4982 |
| 安裝位置 | 任意 |
DN10b-DN50b；
閥體，閥桿：不銹鋼
密封件：氟橡膠，波紋管

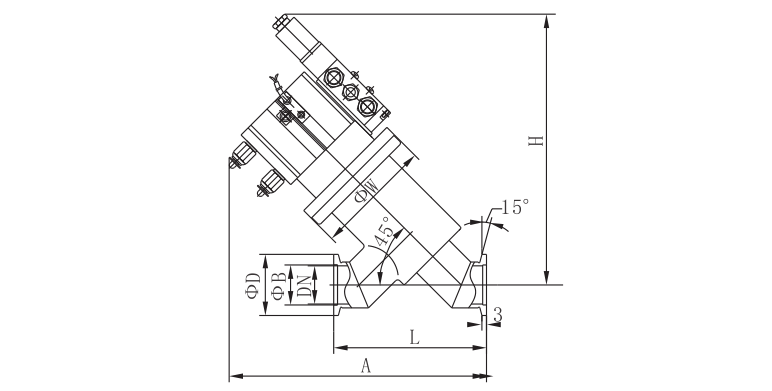

| 型號 | 通徑(DN) | D | B | H | A | 法蘭標準 |
| GDQ-J10(b)/KF | 10 | 30 | 12.2 | 180 | 30 | GB4982 |
| GDQ-J16(b)/KF | 16 | 30 | 17.2 | 180 | 40 | GB4982 |
| GDQ-J25(b)/KF | 25 | 40 | 26.2 | 200 | 50 | GB4982 |
| GDQ-J40(b)/KF | 40 | 55 | 41.2 | 210 | 65 | GB4982 |
| GDQ-J50(b)/KF | 50 | 75 | 52.2 | 276 | 70 | GB4982 |
