產品中心

GM型-高真空(壓力）隔膜閥

產品介紹：

GM型系列高真空隔膜閥是利用閥桿帶動橡膠密封片螺桿傳動上下運動，氣動截止接通真空系統。具有關閉力矩小，壽命長等優點。連接形式有活套法蘭連接，快卸法蘭連接，焊接式連接（即兩端焊接），一焊一插管連接（即一端焊接，另一端插入）。

適用的工作介質為空氣、水、酸、堿。

性能參數：

適用范圍(Pa)	10⁵～1.3x10^-4
閥門漏率(Pa.L/S)	≤1.3x10^-4
介質溫度(℃)	-25~+80（密封材料為丁腈橡膠） -25～+150（密封材料為氟橡膠）
安裝位置	任意

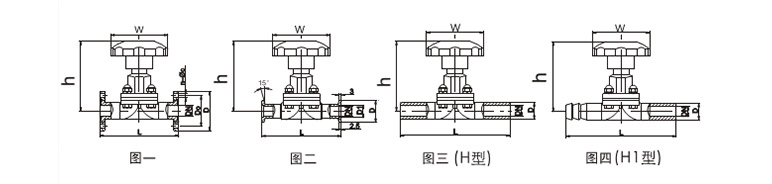

連接尺寸：

圖一(活套法蘭)：

型號	通徑(DN)	D	Do	W	H/H1	L	n-ΦC	法蘭標準
GM-10	10	55	40	65	89/99	75	4-Φ6.6	GB6070
GM-25	25	70	55	80	110/123	120	4-Φ6.6
GM-40	40	100	80	120	139/159	150	4-Φ9
GM-50	50	110	90	120	159/186	180	4-Φ9

圖二(快卸法蘭)：

型號	通徑(DN)	D	Do	W	H/H1	L	法蘭標準
GM-10KF	10	30	12.2	65	89/99	75	GB4892
GM-25KF	25	40	26.2	80	110/123	120
GM-40KF	40	55	41.2	120	139/159	150
GM-50KF	50	75	52.2	120	159/186	180

圖三(焊式連接)：

型號	通徑(DN)	D	W	H/H1	L
GM-10H	10	17	65	89/99	75
GM-25H	25	32	80	110/123	120
GM-40H	40	45	120	139/159	150
GM-50H	50	57	120	159/186	180

圖四(II型連接)：

型號	通徑(DN)	D	W	H/H1	L
GM-10(II)	10	17	65	89/99	75
GM-25(II)	25	32	80	110/123	120
GM-40(II)	40	45	120	139/159	150
GM-50(II)	50	57	120	159/186	180

上一個產品：GUD型-高真空(壓力）球閥

下一個產品：GD型-高真空擋板閥
