產品中心

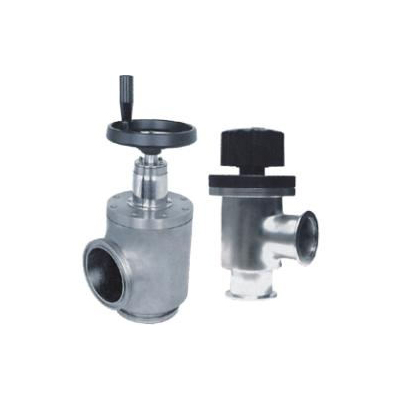

GD型-高真空擋板閥

產品介紹：

GD型系列手動高真空擋板閥是真空系統中開啟或切斷氣流的真空閥門。由螺桿傳動升降閥板，旋轉輕巧、使用壽命長。高真空擋板閥軸封結構可分為GD-J型氟橡膠密封和GD-J(b)型波紋管密封兩種。閥門結構GD-J為角通型式GJ-J(S)為帶預抽口三通型式。適用的工作介質為空氣及非腐蝕氣體。

適用的工作介質為空氣及非腐蝕氣體。

性能參數：

適用范圍(Pa)	2×10⁵～1.3×10^-4
閥門漏率(Pa.L/S)	≤1.3×10^-5
介質溫度(℃)	-25～+80(密封材料為丁腈橡膠) -30～+150(密封材料為氟橡膠)
安裝位置	任意
閥門材質	碳鋼；不銹鋼

連接尺寸：

DN≤50快卸法蘭：

型號	通徑(DN)	D	B	A	H	P	法蘭標準
GD-J10(b)	10	30	12.2	40	124.5	60	GB4982
GD-J16(b)	16	30	17.2	40	124.5	60
GD-J25(b)	25	40	26.2	50	134.5	78
GD-J40(b)	40	55	41.2	65	160.5	78
GD-J50(b)	50	75	52.2	70	203	78

50≤DN≤320(活套法蘭)：

型號	DN	D	Do	D2	A	n-Φc	Dny預抽口	連接標準
GD-J50	50	110	90	55	70	4-Φ9		GB6070
GD-J63	63	130	110	68	88	4-Φ9
GD-J80	80	145	125	85	98	8-Φ9
GD-J100	100	165	145	105	108	8-Φ9
GD-J(S)160	160	225	200	165	158	8-Φ11	DN40 GB4982
GD-J(S)200	200	285	260	208	200	12-Φ11	DN50 GB6070
GD-J(S)250	250	335	310	258	308	12-Φ11	DN63 GB6070
GD-J(S)320	320	425	395	328	250	12-Φ14	DN80 GB6070
GD-J(S)150	150	220	195	156	138	8-Φ12	DN40 GB4982	JB919
GD-J(S)300	300	380	350	308	250	8-Φ14	DN80 GB6070	JB919

上一個產品：GM型-高真空(壓力）隔膜閥

下一個產品：GDQ型-氣動高真空擋板閥
