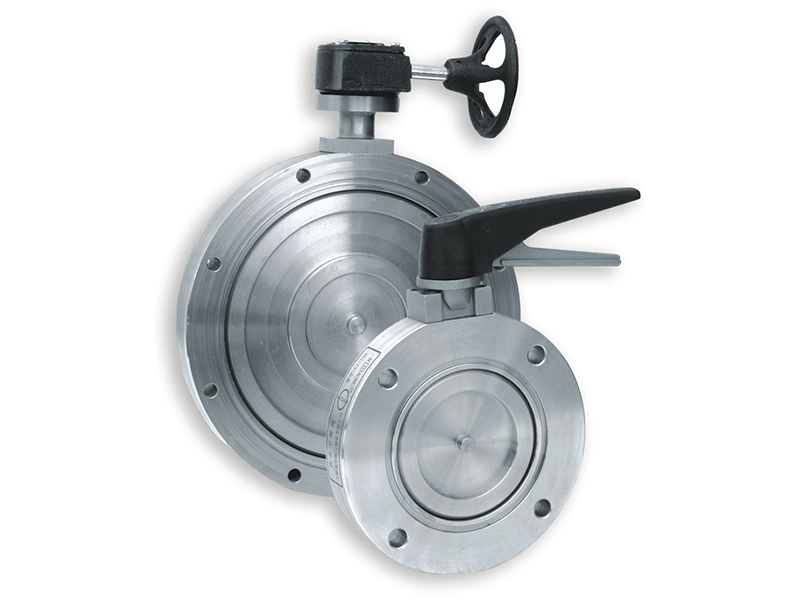

GI型系列高真空蝶閥是用來接通或切斷真空管路中的氣流，閥門開閉有鎖定功能、旋轉平穩、密封可靠。適用工作介質為空氣及非腐蝕性氣體。
| 適用范圍(Pa) | 105～1.3x10-4 |
| 閥門漏率(Pa.L/S) | ≤1.3x10-4 |
| 介質溫度(℃) | -25~+80（密封材料為丁腈橡膠） -25～+150（密封材料為氟橡膠） |
| 氣源壓力(MPa) | 0.4～0.8 |
| 法蘭標準 | JB919 |
| 安裝位置 | 任意 |
| 主要材料 | 碳鋼、不銹鋼 |

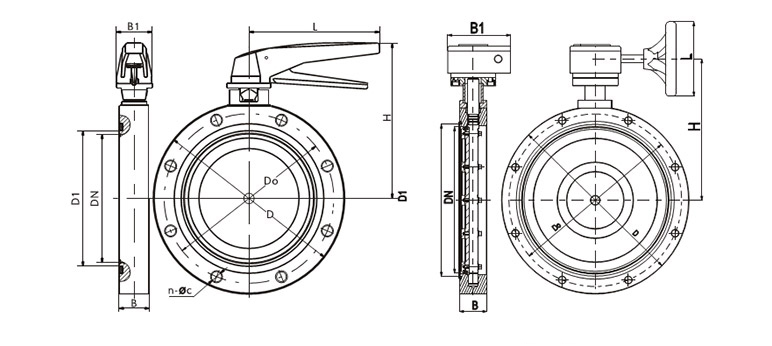

| 型號 | 通徑(DN) | D | Do | D1 | B | H | n-ΦC |
| GI-25 | 25 | 70 | 55 | 65 | 22 | 72 | 4-Φ7 |
| GI-32 | 32 | 78 | 64 | 70 | 22 | 76 | 4-Φ7 |
| GI-40 | 40 | 85 | 70 | 75 | 22 | 90 | 4-Φ7 |
| GI-50 | 50 | 110 | 90 | 90 | 22 | 98 | 4-Φ9 |
| GI-63 | 63 | 130 | 110 | 100 | 26 | 130 | 4-Φ9 |
| GI-80 | 80 | 145 | 130 | 110 | 30 | 140 | 4-Φ9 |
| GI-100 | 100 | 170 | 145 | 120 | 30 | 153 | 4-Φ12 |
| GI-125 | 125 | 195 | 170 | 140 | 35 | 165 | 4-Φ12 |
| GI-150 | 150 | 220 | 195 | 155 | 35 | 179 | 8-Φ12 |
| GI-200 | 200 | 275 | 250 | 190 | 40 | 208 | 8-Φ12 |
| GI-250 | 250 | 330 | 300 | 225 | 45 | 234 | 8-Φ12 |
| GI-300 | 300 | 380 | 350 | 245 | 55 | 300 | 8-Φ14 |
| GI-400 | 400 | 500 | 465 | 409 | 60 | 340 | 8-Φ18 |
| GI-450 | 450 | 550 | 515 | 460 | 65 | 361 | 8-Φ18 |
