波紋管截止閥是一種新型的截止閥，因本閥為雙重密封設計，所以密封性能比普通截止閥有著更加可靠的優越性。
DN15-DN400 法蘭DIN2543-2456
| 零件 | 材料 |
| 閥體/閥蓋 | GS-C25 (A216 WCB), 1.4408 (A351 CF8M) |
| 閥座 | 13Cr,Stellite |
| 閥瓣 | 20Cr13+Stellite |
| 波紋管 | A240 304/316 |
| 螺栓 | ASTM A193 B7/B8 |
| 墊片 | 石墨+SS304 |
| 閥門設計 | PN40 |
| 允許壓力 | 40Bar g |
| 允許溫度 | 400℃ |
| 安裝位置 | 平連接從左到右垂直連接向下 |
| 設計標準 | DIN3356 |
| 連接長度 | DIN3202 |
| 試驗與檢驗 | DIN3230 |

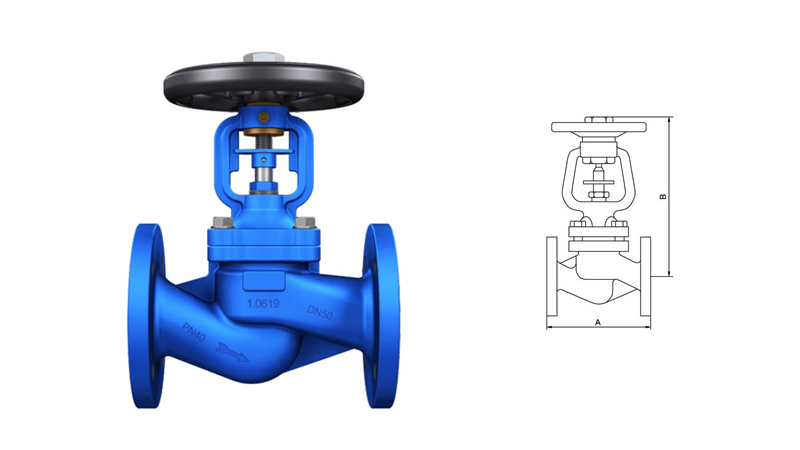

| Size | A | B |
| DN15 | 130 | 180 |
| DN20 | 150 | 190 |
| DN25 | 160 | 220 |
| DN32 | 180 | 225 |
| DN40 | 200 | 252 |
| DN50 | 230 | 263 |
| DN65 | 290 | 295 |
| DN80 | 310 | 330 |
| DN100 | 350 | 350 |
| DN125 | 400 | 420 |
| DN150 | 480 | 455 |
| DN200 | 600 | 550 |
| DN250 | 730 | 720 |
| DN300 | 850 | 800 |
| DN350 | 980 | 960 |
| DN400 | 1100 | 1060 |
